OPGW光缆，电力光缆架空地线OPGW

在架空输电线路上使用的光缆,按所用材料可分为金属光缆和介质光缆两大类;按敷设形式可分为电力线复用型、杆塔添加型和电力线附加型三大类;按“高压电力线路用架空光缆” (IEC60794—4— 1)又可分为光纤复合架空地线(O...

架空输电线路上使用的光缆,按所用材料可分为金属光缆和介质光缆两大类;按敷设形式可分为电力线复用型、杆塔添加型和电力线附加型三大类;按“高压电力线路用架空光缆” (IEC60794—4— 1)又可分为光纤复合架空地线(Optical FiberComposite Ground Wire——— OPGW)、光纤复合相线(Optical FiberComposition Phase Conductor——— OPPC)、金属自承光缆(Metal Aerial Self-Supporting———MASS)、全介质自承式光缆(All Dielectric Self-Sup-porting Cable——— ADSS)、捆绑光缆(All Dielectri cLashed Cable——— ADL)、地线缠绕光缆(Ground Wire Wrapped Optical Cable——— GWWOP)等6种。

捆绑光缆和地线缠绕光缆又通称为附装光缆(Opti-cal Atached Cable——— OPAC)。

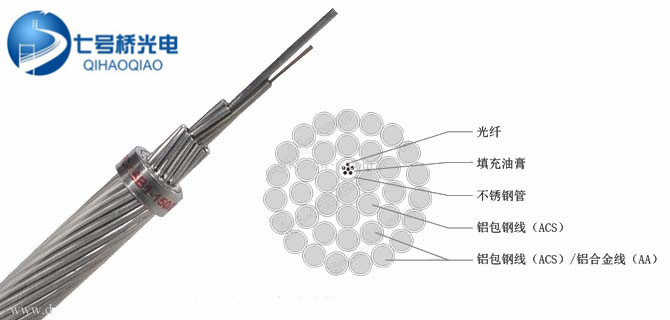

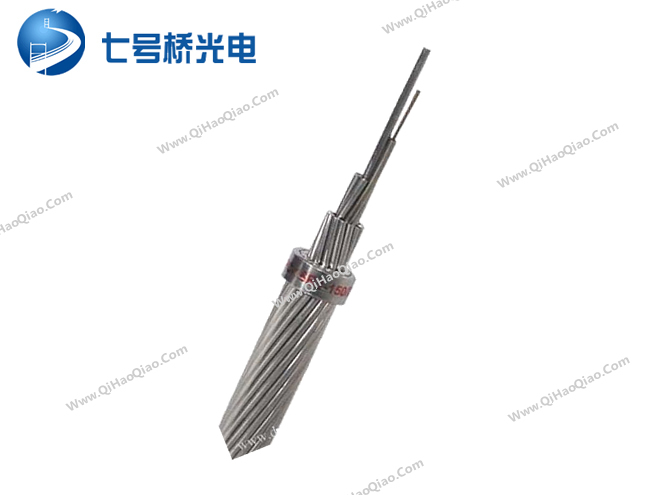

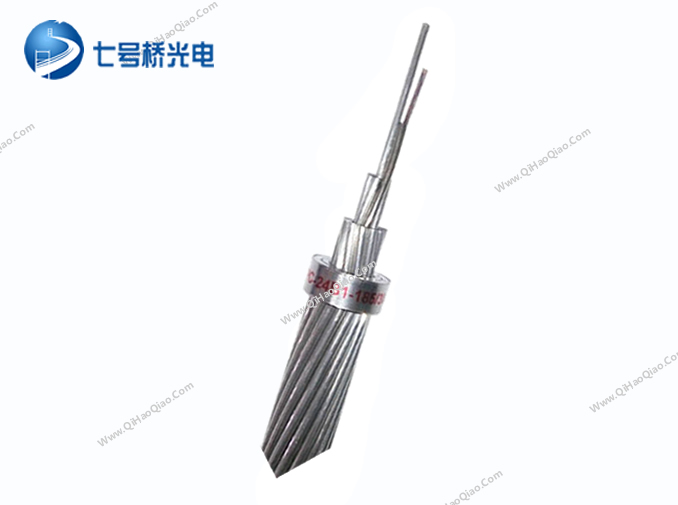

OPGW光缆：

OPGW光缆是利用纤芯和包层两种材料的折射率大小差异，使光能在光导纤维中传输，这在通信史上成为一次重大革命。光纤光缆质量轻、体积小，已被电力系统采用，在变电站与中心调度所之间传送调度电话、远动信号、继电保护、电视图像等信息。为了提高光纤光缆的稳定性和可靠性，国外开发了光缆与送电线的相导线、架空地线以及电力电缆复合为一体的结构。OPGW光缆由于有金属导线包裹，使光缆更为可靠、稳定、牢固，由于架空地线和光缆复合为一体，与使用其他方式的光缆相比，既缩短施工工期又节省施工费用。

PGW光缆应用：

  1、OPGW光缆主要在110KV 、220KV 、550KV电压等级线路上使用，受线路停电、安全等因素影响，多在新建线路上应用。

  2、高压超过110kv的线路，档距较大（一般都在250M以上）；

  3、易于维护，对于线路跨越问题易解决，其机械特性可满足线路大跨越；

  4、OPGW外层为金属铠装，对高压电蚀及降解无影响；

5、OPGW在施工时必须停电，停电损失较大，所以在新建110kv以上高压线路中应该使用OPGW；
