24芯OPPC光缆

24芯OPPC光缆简介

OPPC光缆是一种新型的电力特种光缆，是将光纤单元复合在相线中的光缆，具有相线和通信的双重功能，主要用于110kV以下电压等级，城郊配电网、农村电网。 在中低压电网中，尤其是35 kV 以下的配电线路，有些是可不架设地线的，因此不可能安装OPGW。在所有的电网中，惟有相线是必不可少的，为了满足电力监控或光纤联网的要求，OPPC与OPGW技术比较接近，在传统的相线结构中以合适的方法加入光纤单元，就成为光纤复合相线。

24芯OPPC光缆价格

OPPC光缆价格：需要根据具体数量到货地点以及其他要求共同决定，详情请联系销售18452929988

24芯OPPC光缆特点：

·OPPC的光纤安装在相线内，优化输电线路设计，节约电能效果显著

·没有地线上的落雷引发的断股，断纤的严重事故；线缆运行更加安全

·极高的经济性

·没有因场强的作用而导致光缆遭遇电腐蚀或引发的毁缆，断纤等事故

·安全保障系统高

·没有给原有线路附加额外线路负荷带来的隐患

·天然防盗：OPPC与接头盒上均有高电压，有绝对的防盗优势

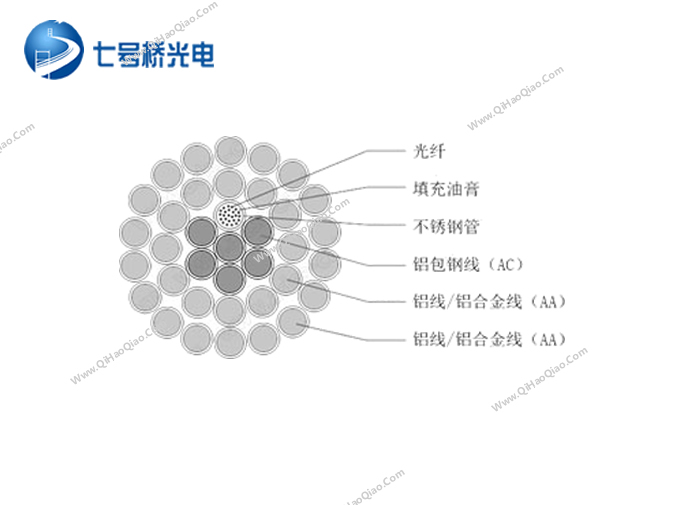

24芯OPPC光缆参数图：

24芯OPPC光缆参数

OPPC-16B1-240/30参数，其他参数请联系销售。

材 料 根数 材 料 根数 原材料直径

光纤 G.652 16

中 心 20.3%AS线 1 线直径 2.50 mm

结构参数 第1层 20.3%AS线 5 线直径 2.40 mm

不锈钢管 1 光纤芯数 16 管直径 2.40 mm

第2层 AL线 9 线直径 3.60 mm

第3层 AL线 15 线直径 3.60 mm

参照 IEC、IEEE、DL/T 832-2003、GB/T 7424.4-2003 标准

绞合：中心线与各层之间填充防蚀油膏

最外层绞合方向为“右”向（Z-stranding）

光缆直径： 21.70 mm

光缆重量： 890 kg/km

承载截面积 271.8 mm2

AS面积 27.5 mm2

AL面积 244.3 mm2

标称抗张强度（RTS） 76.6 kN

技术参数 杨氏模量（E-Modulus) 66.7 kN/mm2

热膨胀系数 20.5 ×10-6/℃

最大允许工作应力 (MAT) ( 40% RTS) 112.7 N/mm2

每日应力（EDS) (18%~25% RTS) 50.7 ~70.4 N/mm2

极限特殊应力 (70% RTS) 197.2 N/mm2

直流电阻 0.114 Ω/km

参考载流量（70℃） 445 A

参考载流量（80℃） 552 A

参考载流量（90℃） 639 A

最小弯曲半径： 施工： 434 mm

运行： 325 mm

温度范围 安装温度 -10℃ ~ +50 ℃

运输和运行温度 -40℃ ~ +80 ℃

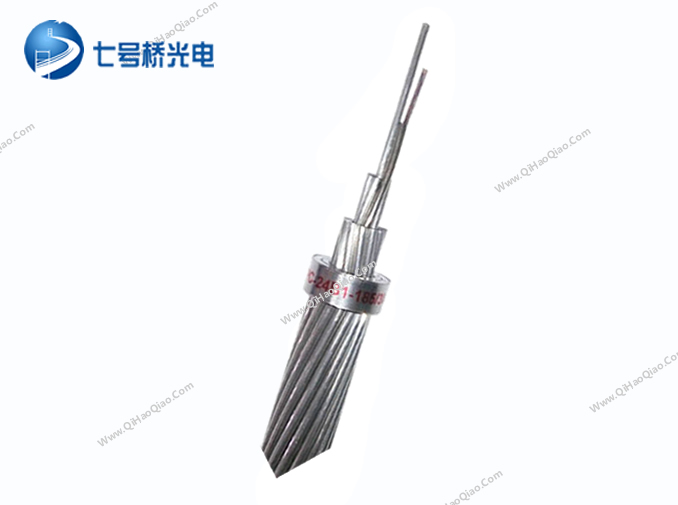

OPPC样品图
