ADSS全介质自承式架空电力光缆

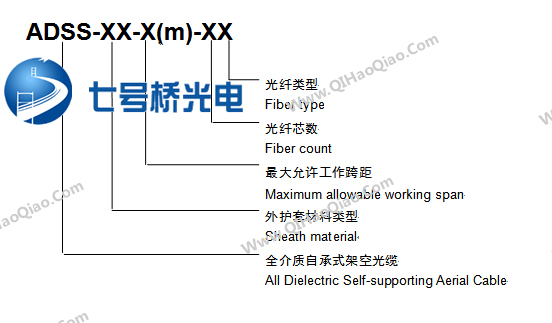

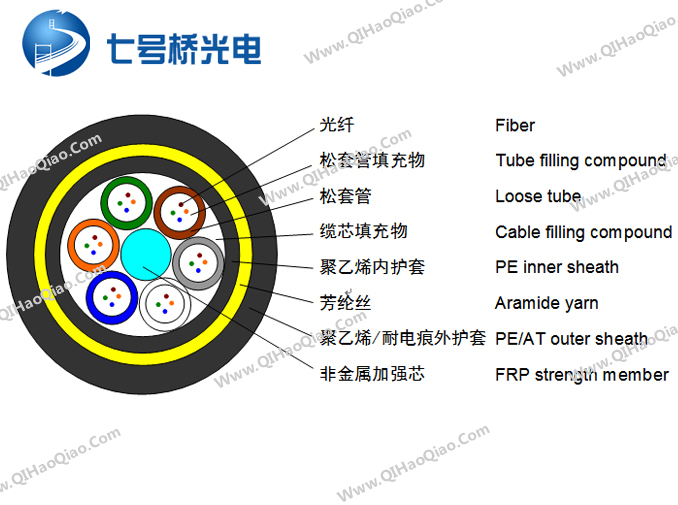

ADSS光缆结构组成：

非金属中心加强芯

松套层绞填充式

高强度芳纶加强层

全介质自承式通信用架空光缆

部件构成：

纤膏

松套管或填充绳

非金属加强芯

可能有的PE垫层

典型结构参数：

ADSS光缆典型结构参数：

技术参数

参考跨距(m)

以24芯为例

100-300 300-500 500-700 700-1000

参考光缆外径(mm) 10.8-12.2 12.2-12.8 12.8-13.2 13.2-13.8

参考光缆单位重量(kg/km) 90-120 120-135 135-150 150-160

安装弧垂(％) 0.6・ -3

ADSS 光缆的结构特点。

（1）专为电力系统设计，是一种全绝缘介质的自承式 架空光缆，它的结构中不含任何金属材料；

（2）全绝缘结构和较高的耐压指标，有利于在带电运 行的架空电力线路上架设施工，不影响线路运行；

（3）采用抗拉强度高的材料，即能承受较强张力，满足 架空电力线路的大跨距要求，又可防止鸟啄和人为损坏；

（4）热膨胀系数较小，在温度变化很大时，光缆线路的 弧度变化很小，且其重量轻，履冰和风荷也较小。

ADSS光缆机械性能：

实验项目 技术标准 技术标准

允许拉伸力 IEC 工作负荷内光纤无明显

(N) 60794-E1 应变.

允许压扁力 IEC 含内护套   2200

(N/100mm) 60794-E3 不含内护套  1000

环境性能：

项目 技术指标

最小弯曲半径 静态 12.5倍光缆外径

(mm) 动态 25倍光缆外径

安装 -15°C~+50°C

温度范围 工作 -40°C ~ + 60°C

存储 – 40°C ~ + 60°C

敷设区最大电场 AT护套：25

强度(kV/m) PE护套:12

光缆能经受盐雾试验，加30kV电压，

耐电痕 试验1000小时,光缆表面任一点痕迹
